Cách đọc bản vẽ thiết kế nhà ở: Hướng dẫn chi tiết cho người không chuyêncách đọc bản vẽ thiết kế nhà ởCách đọc bản vẽ thiết kế nhà ở: Hướng dẫn chi tiết cho người không chuyên

Khi xây dựng nhà ở, bản vẽ thiết kế là tài liệu quan trọng bậc nhất – không chỉ đối với kiến trúc sư, kỹ sư mà còn đối với chủ đầu tư. Tuy nhiên, với nhiều người không chuyên, cách đọc bản vẽ thiết kế nhà ở vẫn còn là điều khá mơ hồ, dẫn đến hiểu sai ý tưởng hoặc khó phối hợp với đơn vị thi công.

Trong bài viết này, Tổng thầu xây dựng Tedcons sẽ hướng dẫn bạn cách đọc bản vẽ thiết kế nhà ở một cách khoa học, dễ hiểu và thực tiễn – để bạn làm chủ công trình của chính mình.

Bản vẽ thiết kế nhà ở gồm những gì?

Trước khi tìm hiểu cách đọc bản vẽ thiết kế nhà ở, bạn cần biết một bộ hồ sơ thiết kế nhà đầy đủ thường bao gồm:

• Bản vẽ kiến trúc: Mặt bằng, mặt đứng, mặt cắt, chi tiết thẩm mỹ.
• Bản vẽ kết cấu: Móng, dầm, sàn, cột, cầu thang…
• Bản vẽ điện – nước: Hệ thống chiếu sáng, ổ cắm, công tắc, cấp thoát nước.
• Bản vẽ nội thất (nếu có): Sắp xếp không gian, đồ nội thất, phối cảnh 3D.

Mỗi bản vẽ đều có ký hiệu, tỉ lệ và ngôn ngữ riêng. Việc hiểu được chúng chính là nền tảng của cách đọc bản vẽ thiết kế nhà ở một cách toàn diện.

Cách đọc mặt bằng – Bản đồ không gian ngôi nhà

Mặt bằng là bản vẽ thể hiện một mặt cắt ngang nằm ngang của ngôi nhà, nhìn từ trên xuống ở độ cao khoảng 1m so với mặt sàn.

✦ Cách đọc mặt bằng:

• Tường dày thể hiện tường chịu lực, tường mỏng là tường ngăn nhẹ.
• Cửa đi, cửa sổ được ký hiệu bằng các cung tròn mở ra ngoài hoặc các nét đứt.
• Ký hiệu đồ nội thất giúp bạn hình dung công năng từng phòng.
• Các số đo cạnh tường thể hiện chiều dài – rộng thực tế (thường tính bằng mm).
• Mũi tên hoặc ghi chú “Hướng Bắc”, “Hướng chính” giúp định vị phương vị công trình.

Việc nắm rõ cách đọc mặt bằng là bước đầu tiên trong cách đọc bản vẽ thiết kế nhà ở – giúp bạn hiểu được tổng thể bố cục ngôi nhà: phòng nào ở đâu, rộng bao nhiêu, lối đi di chuyển thế nào…

Cách đọc mặt đứng – Nhận diện diện mạo ngôi nhà

Mặt đứng là bản vẽ thể hiện hình dáng ngôi nhà nhìn từ phía trước, bên trái, phải hoặc sau lưng. Đây là phần rất quan trọng trong việc hình dung thẩm mỹ của công trình.

✦ Cách đọc mặt đứng:

• Chi tiết cửa, ban công, lan can, mái được thể hiện rõ về kích thước và vị trí.
• Đường viền, gờ phào chỉ, vật liệu ốp được ghi chú bằng ký hiệu hoặc văn bản.
• Các số đo chiều cao tính từ mặt đất lên các tầng (gọi là “cao trình”).
• Phần mái, ống khói, lam che nắng cũng được thể hiện rõ ở mặt đứng.

Trong cách đọc bản vẽ thiết kế nhà ở, mặt đứng giúp bạn đánh giá được phong cách kiến trúc của công trình là hiện đại, cổ điển, tân cổ điển… và kiểm tra xem thiết kế có đúng với ý tưởng thẩm mỹ bạn mong muốn không.

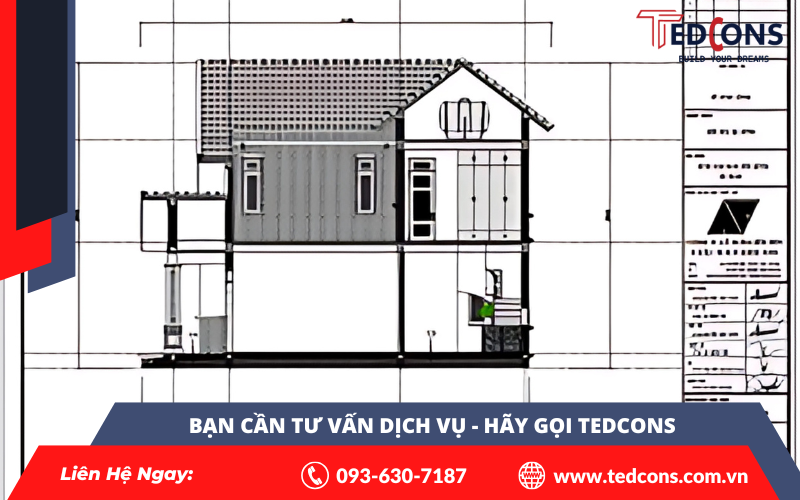

Cách đọc mặt cắt – Hiểu kết cấu không gian theo chiều đứng

Mặt cắt là bản vẽ thể hiện một lát cắt dọc hoặc ngang qua ngôi nhà, cho thấy chiều cao tầng, dầm, sàn, cầu thang, mái và các tầng.

✦ Cách đọc mặt cắt:

• Bạn sẽ thấy rõ chiều cao tầng trệt, tầng lầu, tầng mái.
• Kết cấu dầm sàn, cầu thang, vách ngăn đều được thể hiện rõ.
• Thường có ký hiệu mặt cắt A-A, B-B, tương ứng với đường cắt trên mặt bằng.

Đây là phần quan trọng trong cách đọc bản vẽ thiết kế nhà ở nếu bạn muốn kiểm tra xem ngôi nhà có thông thoáng, cao ráo, dễ lắp đặt điện nước và phù hợp với nhu cầu sử dụng hay không.

Cách đọc bản vẽ kết cấu – Trụ cột của ngôi nhà

Bản vẽ kết cấu thể hiện cách thi công phần khung chịu lực như móng, cột, dầm, sàn, cầu thang. Đây là phần cực kỳ quan trọng trong thi công – đảm bảo độ an toàn và bền vững cho công trình.

✦ Cách đọc bản vẽ kết cấu:

• Mỗi chi tiết đều có ký hiệu: thép D10, D12 là đường kính thép; Móng M100 là cấp bê tông.
• Cách bố trí thép, mác bê tông, chiều sâu móng được ghi rất rõ.
• Bản vẽ thường rất nhiều ký hiệu kỹ thuật – nên cần có kỹ sư tư vấn nếu bạn không chuyên.

Hiểu được cơ bản về bản vẽ kết cấu sẽ giúp bạn giám sát thi công hiệu quả hơn – tránh được những sai sót về móng yếu, dầm sai hướng, thép thiếu…

Cách đọc bản vẽ điện – nước

Trong cách đọc bản vẽ thiết kế nhà ở, hệ thống điện – nước đóng vai trò sống còn trong quá trình sử dụng hằng ngày.

✦ Với bản vẽ điện:

• Dấu tròn nhỏ là đèn, ô vuông là công tắc, hình tia là ổ cắm, các ký hiệu có chú thích rõ.
• Đường dây điện đi âm tường sẽ được biểu thị bằng nét liền, nét chấm, phân biệt điện mạnh/yếu.
• Kiểm tra vị trí đặt ổ cắm, cầu dao – có thuận tiện và đủ công suất hay không.

✦ Với bản vẽ nước:

• Đường ống cấp nước (màu xanh), ống thoát nước (màu đỏ hoặc cam).
• Các ký hiệu thể hiện bồn nước, máy bơm, ống thoát sàn, chậu rửa…
• Đảm bảo đường ống không chồng chéo, có độ dốc thoát nước tốt.

Những lưu ý khi đọc bản vẽ thiết kế nhà ở

Khi tiếp cận với cách đọc bản vẽ thiết kế nhà ở, bạn nên lưu ý:

• Hiểu tỉ lệ bản vẽ: 1:100, 1:50, 1:20… là tỷ lệ giữa kích thước thực và bản vẽ.
• Đọc kỹ chú thích: Mỗi bản vẽ đều có chú thích ghi rõ vật liệu, mã số, quy định kỹ thuật.
• Hỏi kỹ sư hoặc KTS nếu chưa rõ: Đừng ngại hỏi, vì hiểu sai có thể dẫn đến thi công sai.
• Nắm được tổng thể trước, sau đó mới đi vào chi tiết.

Vì sao chủ nhà cần biết cách đọc bản vẽ thiết kế nhà ở?

• Giám sát thi công: Tránh bị “qua mặt”, phát hiện kịp thời sai lệch trong quá trình xây dựng.
• Đồng hành với kiến trúc sư: Có thể thảo luận, góp ý và đưa ra điều chỉnh hợp lý.
• Chủ động tài chính: Biết chi tiết sẽ dễ kiểm soát phát sinh, điều chỉnh hạng mục phù hợp ngân sách.

Tại Tedcons, chúng tôi luôn đồng hành cùng chủ nhà trong từng bước từ thiết kế đến thi công, đồng thời hướng dẫn chi tiết cách đọc bản vẽ thiết kế nhà ở để đảm bảo bạn hiểu – đồng thuận – và yên tâm với từng đường nét trong công trình của mình.

Kết luận

Việc nắm vững cách đọc bản vẽ thiết kế nhà ở giúp bạn chủ động hơn trong quá trình xây dựng – từ hiểu đúng ý tưởng kiến trúc, đến kiểm soát chất lượng thi công, giảm rủi ro và tăng hiệu quả đầu tư. Đặc biệt trong thời đại nhà ở ngày càng cá nhân hóa, hiểu bản vẽ là chìa khóa để bạn biến mong muốn thành hiện thực.
